Важкий ручний важільний ланцюговий підйомник - це підйомник вручну, який простий у користуванні та простий у перенесенні. Він міцний і зношений і має високі показники безпеки. Він підходить для використання на заводах, шахтах, будівельних майданчиках, доках, доках, складах тощо. Установка машин і підйом вантажів, особливо для відкритих і неенергетичних операцій, показує свою перевагу.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Особливості:

Компактна конструкція - вся сталева конструкція, легка ручка
Вантажопідйомності 2200 фунтів більш ніж достатньо для більшості промислових застосувань
Підйомник з ручним приводом використовує зубчасті передачі, що полегшує підйом важких вантажів
Гачки, ковані для падіння, призначені для повільного згинання для попередження про перевантаження.
Побудований відповідно до стандартів безпеки CE

i-Lift No.		2110602		2110604		2110605		2110606		2110607		2110608
Модель		HCB10		HCB20		HCB30		HCB50		HCB100		HCB200
Номінальна ємність	Кг (фунт)	1000(2200)		2000(4400)		3000(6600)		5000(11000)		10000(22000)		20000(44000)
Стандартна висота підйому	мм (в.)	2500/3000（100/120）				3000/5000(120/200)
Випробувальне навантаження	КН	12.5		25		37.5		62.5		125		250
Зусилля до номінальної потужності	N	310		320		360		400		430		430
Ні. Падіння ланцюга навантаження		1		2		2		2		4		8
Мінімальна відстань між гачками H	мм (в.)	300(12)		380(15)		470(18.5)		600(23.6)		730(28.7)		1000(40)
Діа. Ланцюг вантажу	мм (в.)	Ø6x18		Ø6x18		Ø8x24		Ø10x30		Ø10x30		Ø10x30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)

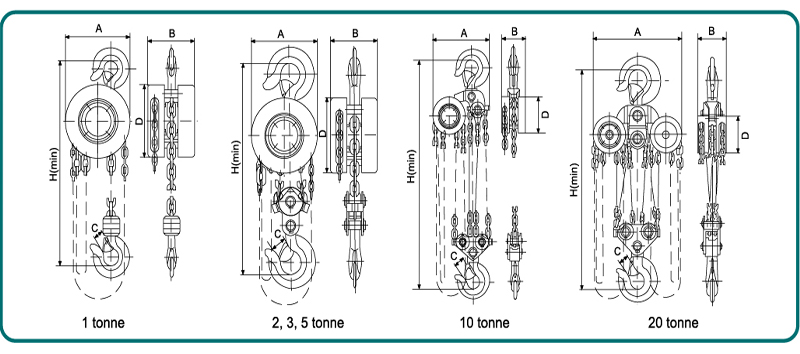

Розміри	A мм (у.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
	B мм (в.)	130(5.2)		130(5.2)		139(5.6)		162(6.4)		162(6.4)		189(7.4)
	C мм (в.)	22(0.9)		26(1)		32(1.2)		44(1.7)		50(2)		70(2.7)
	D мм (в.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
Вага нетто	кг (фунт.)	9.2(20.2)	10(22)	12(26.4)	14(30.8)	20.2(44.4)	22.7(50)	32(70.4)	35(77)	65(143)	68(150)	148(325.6)	155(341)
Вага брутто	кг (фунт.)	9.6(21)	10.4(23)	13.1(28.8)	14.5(31.9)	20.8(45.8）	23.3(51.3)	33(72.6)	36(79.2)	67(147.4)	80(176)	150(330)	180(396)
Extra Weight Per Metre of Extra Lift	(pcs)	1.65		2.5		3.7		5.2		9.6		19.2

Порядок роботи:

1.Забороняється забороняти використовувати перевантаження перетягування кабелю.

2.Відно категорично забороняється діяти з іншими силами, крім робочої сили.

3. Перед використанням переконайтесь, що деталі недоторкані, деталі трансмісії та підйомний ланцюг добре змащені, а стан холостого ходу нормальний.

4.Перевірте, чи підвішені верхній і нижній гаки перед підняттям, а піднімаючий ланцюг слід повісити вертикально. Не повинно бути скручених ланок, і нижній каркас гака дворядного ланцюга не повинен перевертатися.

5. Оператор повинен стояти в тій самій площині, що і колесо браслета, щоб розгойдувати браслет, щоб колесо браслета оберталося за годинниковою стрілкою, щоб вага міг піднятися; коли браслет перевернутий, вага можна повільно знижувати.

6.При підйомі важких предметів персоналу категорично забороняється виконувати будь-які роботи або ходити під важкими предметами, щоб уникнути великих аварій.

7. Під час процесу підйому, незалежно від того, піднімається чи падає вага, коли браслет витягується, сила повинна бути рівною і ніжною. Не використовуйте надмірних зусиль, щоб уникнути стрибки браслета або стопорного кільця.

8. Якщо оператор виявить, що сила тяги більша за звичайну силу потягу, він повинен негайно припинити її використання. Попередити пошкодження внутрішньої конструкції для запобігання аварій.

9. Після того, як важкий предмет приземлився надійно і надійно, зніміть гачок з ланцюга.

10. Після використання обережно поводьтеся, поставте його в сухе провітрюване місце і нанесіть мастило.
