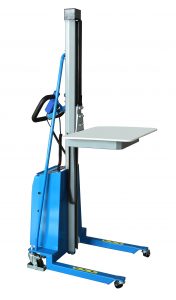

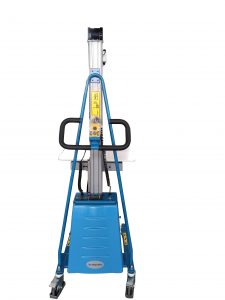

E150R Робочі позиціонери

The Features of Work Positioner

  • All these optional standard accessories are available in various special versions.
  • E type is also available in an AISI 304 stainless steel version for use in sterilised areas or food sectors.
  • Powerful motor, battery 12Ah &20Ah. A range of highly maneuverable, lightweight lifts, designed to take the strain out of any lifting job ground level to over shoulder height.
  • Ideal for use in narrow aisles and confined spaces. Perfect for all applications from pharmaceutical to catering, from packing line to food processing, from warehouse to office, kitchens, laboratories, retail outlets and son on.

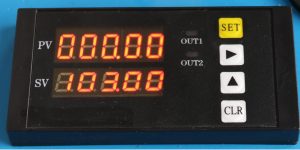

  • Weighing system is also opptional.
  • E series automatic electronic overload protection system ensures safety. maintance free and sealed batteries, automatic charger.

Електричний штабелер має моделі E100R, E150R, E180N, E250N, E300N, а робочі позиціонери також мають вагові ваги, такі як моделі E100W, E150W, E180W, E250W, E300W.



Відео шоу:

СпецифікаціяOther AttachementOperation Guide
i-підйомник No.1551507155150815515091551510155150515515061551511
МодельM100RM200RE100RE150RE180NE250NE300N
ТипПосібникЕлектричний
Ємністькг (фунт.)100(220)200(440)100(220)150(330)180(396)250(550)300(660)
Max.ForkHeight мм (в.)1500(60)1700(67)1500(60)1500/1800(60/70)
Min.ForkHeight мм (в.)130(5.1)
Розмір платформи мм (в.)470x600(18.5x23.6)480x610(18.9x24)470x600(18.5x23.6)
Загальний розмір мм (в.)840x600x1830

(33.1x23.6x72)

870x600x1920

(34.3x23.6x75.5)

870x600x1990

(34.3x23.6x78.3)

870x600x1790

(34.3x23.6x70.5)

870x740x1920(2220)

(33.5x29.1x75.5(86.6))

Акумулятор мм (в.)24В / 12Ач24V20Ah
Вага неттокг (фунт.)50(110)60(132)66(145.2)63(138.6)85(187)90(198)105(231)



Доступні швидкі зміни вкладень: Платформу можна змінити на блок передачі кулі, роликову платформу, V блок або шпиндель, вилку з гачком і навіть затиск.

Як виробництво робочого позиціонера, i-Lift також надає електричний штабелер, ваговий робочий позиціонер, ручний робочий позиціонер, робочий позиціонер платформи, ручний гідравлічний штабелер, легкий штабелер, електричний укладальник високого підйомника тощо.



Operation Guide of Electric Work Positioner

1) Ліфт: експлуатація переходу, завантаження та вивантаження.

1.1 Замикайте вантажівки перед завантаженням та розвантаженням вантажів на будь-якій висоті.

1.2Дотримуйтесь рівномірності вантажу при навантаженні та розвантаженні; відхилене навантаження завжди не цінується.

1.3 Згадати про те, щоб не втратити рівновагу від однобічного розвантаження, щоб не виникнути небезпечних випадків.

1.4 Коли потрібно пересувати ліфт з незавершеним розвантаженням, подбайте про рівномірність богів, які ще потрібно вивантажити.

1.5 Опустіть платформу електричного робочого позиціонера до нижнього положення, коли завантажений ліфт повинен рухатись, щоб забезпечити безпеку.

2) Ліфт: експлуатація сходження та спуску

2.1 Будьте обережні, щоб зупинитися в потрібному місці та забезпечте необхідний робочий простір, коли елеватор має купувати чи знімати товари на деяку висоту.

2.2Замикніть колеса та увімкніть живлення.

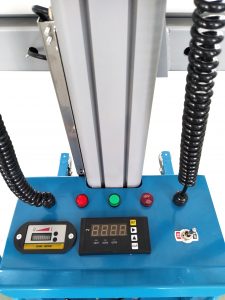

2.3Натисніть кнопку Вгору на панелі, платформа плавно піднімається на потрібну висоту, а потім відпустіть кнопку, платформа тримається нерухомо і не повинна ковзати вниз. Рухома панель управління зручна для оператора спостерігати та працювати в різних положеннях.

2.4 Суворо дотримуйтесь правил експлуатації ліфта, коли вантажі піднімаються на необхідну висоту для вивантаження або складання.

2.5 Суворо дотримуйтесь правил експлуатації ліфта під час вильоту товару з ракетки.

2.6Закінчивши розвантаження на деякій висоті, натисніть кнопку SOWN, щоб платформа плавно спускалася; і кнопку DOWN можна відпустити на будь-якій необхідній висоті, поки платформа припинить спускатися для ліфта, щоб виконати нову роботу на тому ж місці, але різної висоти.

2.7 Ліфт призначений для захисту від перевантаження. Всякий раз, коли навантаження перевищує 25% від номінальної вантажопідйомності, платформа не повинна бути піднята, ліфт не зможе виконувати роботи підйому, спуску та переходу транспортного засобу.

2.8 Електричний елеватор-позиціонер призначений для захисту від низької потужності. Якщо потужність осередку недостатня для роботи під час завантаженого сходження та спуску, зумер протягом 50 секунд триває сигнал тривожної сигналізації, а потім автоматично відключає ланцюг живлення з індикаторним індикатором (оператор опускає платформу до найнижчого положення за цей період); ліфт захищений, а робота сходження або спуску недійсна, навіть якщо живлення все ще підключено.

3) Осередок

3.1 Для живлення ліфта вибрано дрібну герметичну камеру для зберігання кислот та свинцю, що не потребує технічного обслуговування. Він характеризується низькою здатністю до розряду, безпечним, легким кріпленням і зміною = більше, і може використовуватися при температурі навколишнього середовища від -15ºC до 50ºC.

3.2.Річний термін роботи камери значно залежить від правильного використання. Термін експлуатації комірки повинен бути значно скорочений при багаторазовому використанні за умови низької напруги і навіть спалюючи керуючий елемент. Враховуючи це, ліфт сконструйований з функцією захисту від низької напруги в частині електричного управління. Під час роботи ліфта під низькою напругою для підйому або спуску вниз, зумер повинен подавати звуковий сигнал протягом 50 секунд, а потім відключати живлення. Оператор заряджає клітинку вчасно.

4) зарядний пристрій

4.1 Високопродуктивний зарядний пристрій забезпечено разом із ліфтом, щоб осередок міг бути зарядженим у будь-якому зручному силовому терміналі. Переконайтеся, що напруга локальної мережі живлення відповідає необхідній напрузі на вході зарядного пристрою.

4.2При підзарядці з вимкненим живленням ліфта, підключіть контактний зарядний пристрій та розетку живлення, червоний індикатор джерела живлення зарядного пристрою засвічується, а зелений індикатор стану зарядки горить, що означає, що осередок має статус зарядки. ; і коли зелений індикатор зів’яв, це означає, що клітинка заряджається повною. Зазвичай період зарядки займає 10 ~ 12 годин.

4.3Shall the charged cell show low voltage status during heavy duty job, probably the cell is damaged or the charger is in trouble. Warning Use only on plain and smooth floor. Don’t overload, ensure load uniformity. Pay special attention when heavily loaded. Buzzer beeps to alarm cell low, charge in time or the cell shall be damaged. Ensure that the input voltage of the charger complies with local power net voltage.

Ця серія Електричних ліфтів проста у використанні, безпечна та надійна, автоматична та економія праці за допомогою невеликого, але високоефективного та безкоштовного живлення стільникового живлення, надійного малого моторного керування ланцюгом, високоефективного управління панеллю; рухомі електричні кнопкові кнопки керують рухами платформи або іншого аксесуара вгору або вниз. Ця серія робочих позиціонерів використовується в основному для переходу товарів, підняття чи збивання, або для зняття та перевезення товарів на певній висоті на рівній та гладкій підлозі. Характеристики гарного зовнішнього вигляду, високоінтенсивний полюс з алюмінієвого сплаву, зручне та рухоме електричне управління, автоматичне та економія праці змушують ліфти широко використовуватися. Особливо, конфігурація декількох комплектуючих та платформа, що надає послуги, змушують ліфти застосовуватись спеціально при переході невеликі робочі шматки у формі стовпців, наприклад, на фабриках пакувальних матеріалів, супермаркетах, готелях тощо.
